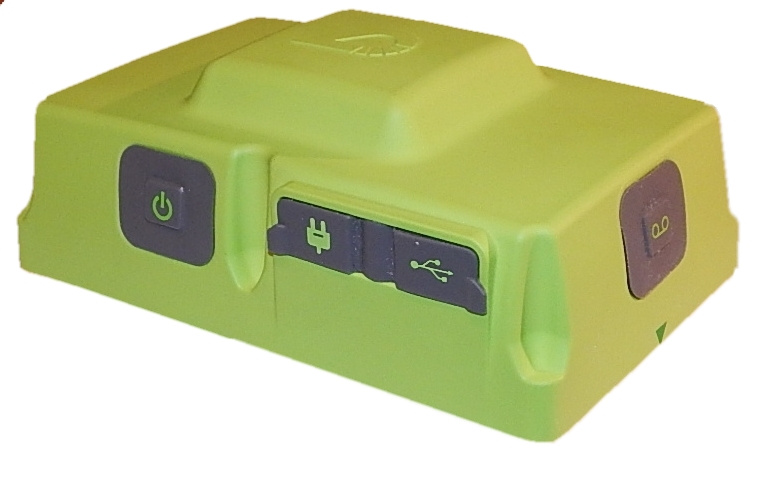

Javad Triumph-2 GNSS vevő
Íme a világ egyik legkisebb méretű és súlyú RTK képességű GNSS vevője !
A Triumph-2 súlya : 576 gramm
A 2 m-es árbóc súlya: 1118 gramm
Az SL55 vezérlőegység súlya: 338 gramm
A Triumph-2 hálózati RTK rover összsúlya: 2.0 kg !
Kis mérete ellennére ez egy 216 csatornás GPS+Glonass jelvételi képességű kétfrekvenciás GNSS vevő, amely használható:
- Hálózati RTK roverként
- URH rádiós bázisként
- URH rádiós roverként
Az utóbbi két esetben külső URH rádiót kell alkalmaznunk, hiszen a Triumph-2 csak Bluetooth és WiFi vezetéknélküli egységet tartalmaz műszerházába beépítve. Külső URH rádióként a Javad HPT401BT készülék alkalmazását javasoljuk, mivel ez szintén tartalmaz Bluetooth-t, és ennek köszönhetően a rádió kábel nélkül csatlakoztatható a Triumph-2 vevőhöz. A rádió saját akkumulátorral rendelkezik.
Az SL55 kézi számítógépen kívül az itt felsorolt készülékek bármelyike használható vezérlőegységként a Triumph-2 mellett. Célszerű azonban olyan modellt választani, amely beépített GSM/GPRS modemet is tartalmaz, mivel a Triumph-2 számára a hálózati korrekciót a GNSSnet.hu szerveréről csak a kézi számítógépbe épített modemmel érhetjük el. Kiemelt javaslatainkat a lap alján találja.
A vezérlőegységek többségén a SurvCE vagy SurvPC szoftver fut, amely maximális funkcionalitás mellett gyorsan tanulható és könnyen kezelhető. Leírása itt található.
Nem kell tartania attól, hogy az akkumulátor lemerülése miatt nem tud végigdolgozni egy hosszú műszakot, hiszen a Triumph-2 műszerházába épített Li-Ion akkumulátorokkal több mint 20 órán keresztül dolgozhat.
A vevő belső memóriájának kapacitása 2 GB. Ha nyers adatok statikus tárolására kényszerülne, akkor ez a méret több heti észlelés számára biztosít helyet.
A legérdekesebb jellemzőt hagytuk a végére ! A Triumph-2-ben dőlésérzékelő és digitális tájoló is helyet kapott ! A Javad Victor-LS kéziszámítógépen futó J-Field szoftver és az itt felsorolt kézi számítógépeken futó SurvCE v5 szoftver ezt a két érzékelőt is kezeli. Ennek köszönhetően lehetővé válik a Triumph-VS vevőben már megismert automatikus Állít-és-Dönt mérési módszer használata. Mindkét szoftver képes az árbóc ferdeségének hatását kiszámítani és kompenzálni.
A kezelőnek az árboc függőlegesen tartására sem kell már figyelnie !
Műszaki adatok
| Leírás | 216 csatornás integrált GNSS vevő |
| Követett jelek |
GPS C/A, P1, P2, L2C (L+M) Galileo E1 (B+C) SBAS L1 |
| Teljesítmény | |
| Statikus pontosság | Horizontális: 0.3 cm + 0.5 ppm * D Vertikális: 0.35 cm + 0.4 ppm * D |
| Kinematikus pontosság | Horizontális: 1 cm + 1 ppm * D Vertikális: 1.5 cm + 1 ppm * D |
| RTK pontosság | Horizontális: 1 cm + 1 ppm * D Vertikális: 1.5 cm + 1 ppm * D |
| DGPS pontosság | < 0.25 m (utófeldolgozással); < 0.5 m (real-time) |
| Hidegindítás | <35 mp |
| Melegindítás | <5 mp |
| Energia ellátás | |
| Akkumulátor | Beépített Li-Ion ( 7.2 V, 8.85 Ah) belső töltővel |
| Működési idő | 20-25 óra |
| Bemenő feszültség | 10V - 16V |
| GNSS antenna adatai | |
| GNSS antenna | Belső, NGS által kalibrált |
| Antenna típusa | Microstrip (Zero Centered) |
| Kommunikáció | |
| Portok | Beépített USB-RS232 FTDI konverter, Wi-Fi (IEEE 802.11b/g); Bluetooth V2.0+EDR Class 2, SPP Slave Profile |
| Külső tápegység | 1 port |
| Memória és adattárolás | |
| Belső memória | 2 GB, fixen beépített |
| Nyers adattárolás | 10 Hz (bővíthető 20, 50, 100 Hz-re) |
| RTK jelfrissítés | 10 Hz (bővíthető 20, 50, 100 Hz-re) |
| Valós idejű adat | |
| Kimenet/Bemenet | JPS, RTCM SC104 v. 2.x and 3.x, CMR |
| Kimenet | NMEA 0183 v. 2.x and 3.0, BINEX |
| Állapot jelző | 6 LED |
| Környezet | |
| Műszerház | Fém talp, műanyag fedél |
| Por- és víztűrés | IP67 |
| Működési hőmérséklet | -40° C-tól +60° C-ig |
| Páratűrés | 100% |
| Méret | 85 x 61 x 132 mm) |
| Súly | 0.56 kg a beépített akkumulátorral |
Javasolt hálózati RTK rover konfigurációk
Triumph-2 Basic
Vezérlőegysége a Satlab SL55 típusú kézi számítógépe, amelyre a Carlson SurvCE szoftvert telepítjük. Azoknak ajánljuk, akik a legkedvezőbb ár érdekében kissebb kompromisszumokra is hajlandóak (nincs soros port, nincs pendrive port, nem IP67-es). Ez a legkissebb súlyú (2.0 kg) rover konfiguráció is egyben.
Triumph-2 Maxi
Vezérlőegysége a Handheld Nautiz X8 típusú kézi számítógépe, amelyre a Carlson SurvCE szoftvert telepítjük. Azoknak ajánljuk, akik számára a következő jellemzők közül valamelyik elengedhetetlenül fontos:
- Nyomógombos numerikus billentyűzet
- DB9 kialakítású soros port
- USB aljzat pendrive közvetlen csatlakoztatásához
- minden irányból és minden fényviszony között a maximális láthatóságot nyújtó kijelző
A teljes rover súlya 2.2 kg
Triumph-2 Giga (kiemelt ajánlatunk !)
Vezérlőegysége a Juniper Systems Mesa2 típusú tábla számítógépe, amelyre a Carlson SurvPC szoftvert telepítjük. Azoknak ajánljuk, akik számára a következő jellemzők közül valamelyik elengedhetetlenül fontos:
- Rendkívül nagy méretű kijelző (képátló: 7")
- Rendkívül nagy (asztali PC-n megszokott) adatkezelési sebesség
- Rendkívül nagy DXF/DWG/SHP fájlok használatának lehetősége.
- ESRI térkép és adatbázis kezelése a terepen (opcionális feláras lehetőség)
A teljes rover súlya 2.6 kg. A Mesa2 a többinél nehezebb terepi számítógép. Ennek ellenére a teljes rover súlya még mindig az átlagos értéken marad, köszönhetően annak, hogy a vevő extra könnyű. Emellett a Mesa2 készüléket nem szükséges a GPS árbócra rögzíteni, mert vállpántok segítségével vállra is rögzítheti. Így az árboc pillekönnyűvé válik.
A Mesa 2 termékismertetőjéhez kattintson IDE.
Triumph-2 Victor
Vezérlőegysége a Javad Victor-LS kézi számítógép. Azoknak ajánljuk, akik számára a következő jellemzők közül valamelyik elengedhetetlenül fontos:
- A GNSS vevő, a kontroller hardver és a kontroller szoftver azonos gyártótól származzon
- Kiválóan látható kijelző erős napfényen is
- A főbb funkciók dedikált nyomógombok megnyomásával is aktiválhatók
- A Triumph-2 vevőbe épített dőlésérzékelő használata, mérés az "Állít-és-Dönt" módszerrel
A Victor-LS vezérlőegységen a Javad által fejlesztett J-Field szoftver fut. Ez szinte teljes mértékben azonos a Triumph-LS készüléken futó szoftverrel. Azok számára is kiváló megoldás, akik a legegyszerűbb kezelést várják el a vezérlőtől, de azok számára is ideális, akik a legteljesebb szolgáltatási szintre vágynak. Nem ajánljuk azoknak, akik nagy méretű DXF/DWG térképeket szeretnének kezelni a szoftverrel a terepen.
A teljes rover súlya 2.7 kg.
