Hi-Target V100 RTK rover - hogy könnyű legyen a munka !

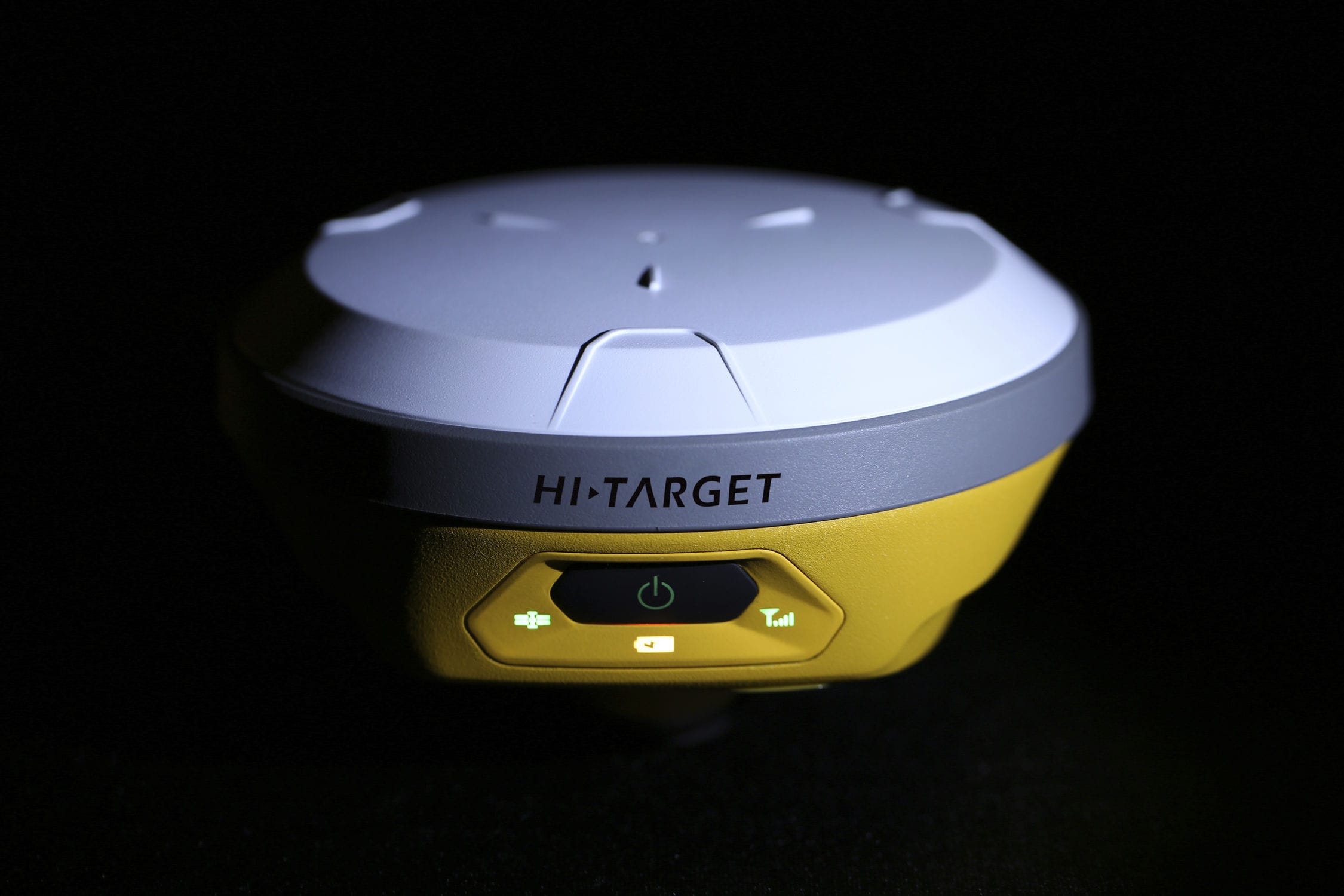

V100_black

Elismert megbízhatóság

Nagy örömünkre szolgál, hogy bemutathatjuk Kína egyik meghatározó geodéziai műszergyártójának - a Hi-Target Surveying Instrument Co., Ltd-nek - egyik új termékét a V100 hálózati GNSS RTK rovert. A Hi-Target márkanévvel vállalkozásunk eddig csak áttételesen állt kapcsolatban, mivel egyik legfőbb beszállítónk - a svéd Satlab - termékeit a Hi-Target üzemeiben szerelik össze. A Hi-Target ez évben bemutatott új termékei azonban felkeltették érdeklődésünket. A Satlab GNSS vevők értékesítése során a termékek minőségére és megbízhatóságára vonatkozóan szerzett egyértelműen pozitív tapasztalatok előrevetítik, hogy a Hi-Target termékeivel is elégedettek lesznek a felhasználók.

Könnyű, nem "fejnehéz" rover

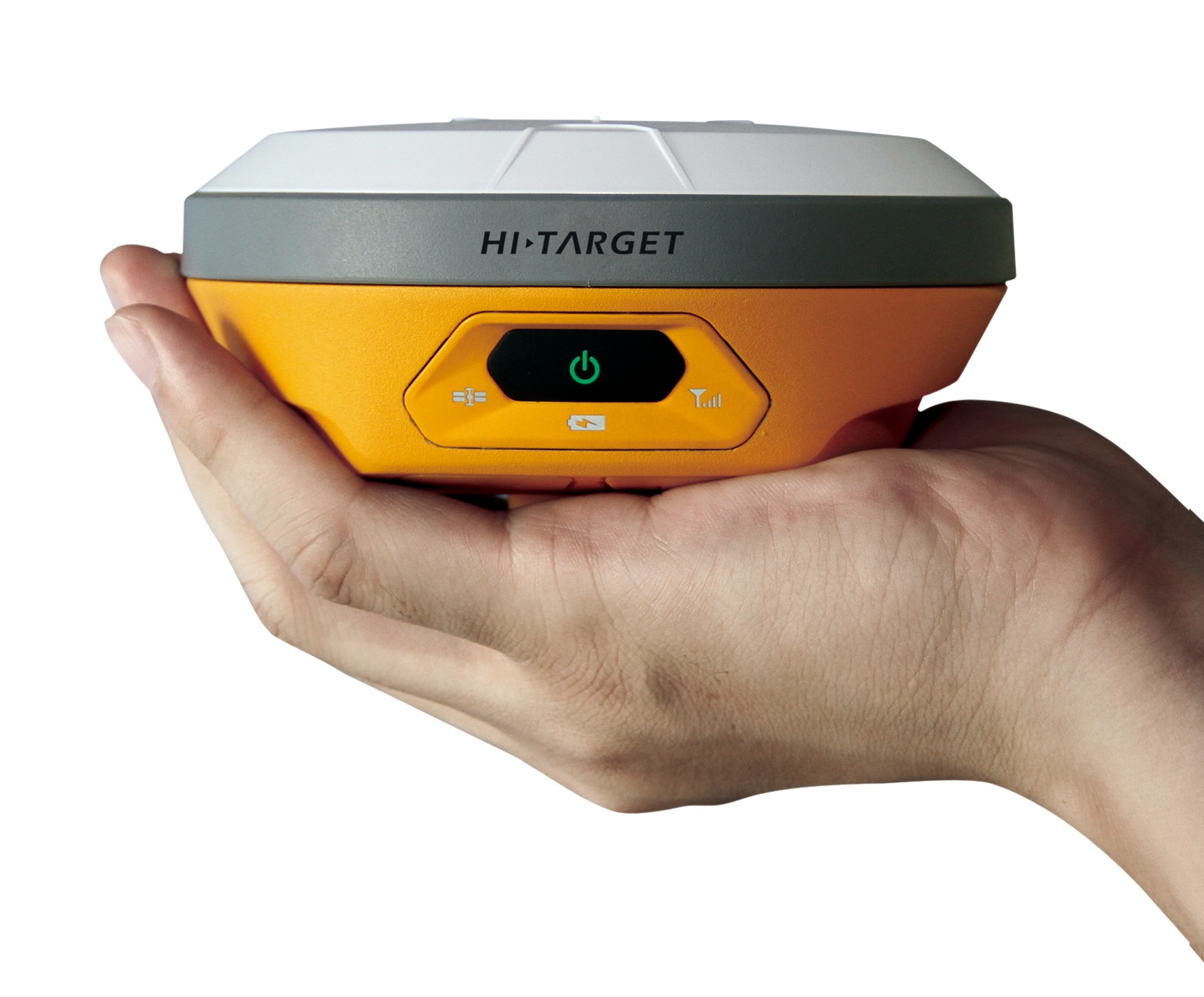

V100 tenyérbenA lap címében fontosnak tartottuk elhelyezni a "könnyű" jelzőt, mivel a V100 egyik meghatározó tulajdonsága az, hogy mérete és súlya rendkívül kicsi. Ez többek között annak is köszönhető, hogy a vevő egyszerű kialakítású, mivel nem tartalmaz beépített GSM/GPRS modemet és URH rádiót. Hálózati RTK roverként úgy tudjuk használni, hogy a korrekció szolgáltatóhoz a vezérlőegységbe épített GSM/GPRS modemmel csatlakozunk.

Előlapján mindössze egy kezelőszervet, a be/ki kapcsoló gombot találjuk, valamint a Satlab SL500 és SL600 vevők esetében már megszokott 3 állapot LED-et (műhold, akkumulátor és kapcsolat állapot). Alján egy USB és egy Lemo aljzat áll rendelkezésre. Előbbi a firmware frissítést és a nyers mérési adatok letöltését, utóbbi külső adatkapcsolat vagy tápellátás lehetőségét biztosítja.

Extrém védelem, hatékony működés

Bár a V100 a nagyon könnyű vevők közé tartozik (súlya mindösze 0.7 kg), kézbe véve azonban - térfogatához viszonyítva - nehéznek tűnik. Ennek egyrészt az az oka, hogy az elektronika erőteljesebb védelme érdekében a műszerház túlnyomó része könnyűfémből készült (magnézium ötvözet), másrészt a vevő működését egy szokatlanul nagy méretű, nagy súlyú és nagy kapacitású cserélhető akkumulátor biztosítja. Egy feltöltött akkumulátorral egy napi (kb óra) munkavégzés biztosított.

Ha a beltartalmat vizsgáljuk, akkor megállapíthatjuk, hogy a felhasználó bevált és sikeres megoldást kap. A GNSS pozícionálást a Satlab SL500 és SL600 vevőkből jól ismert Trimble BD970 lapka végzi, elvárható tehát az említett két vevő esetében is tapasztalt gyorsaság (inicializálás általában 8 mp alatt) és hatékonyság (lásd az itt található leírást). A gyártótól 2016 augusztusában kapott demó vevő tesztelése megerősítette előbbi feltételezésünket. A V100 természetesen kábel nélkül, beépített nagy hatótávolságú Bluetooth rádión keresztül tartja a kapcsolatot a kontrollerrel.

Kontroller választék: maximális illeszkedés az Ön igényeihez

A Geomentor Kft ügyfelei megszokhatták már, hogy a "gyári" alapkonfiguráció mellett, a különféle felhasználói igények teljesebb kielégítése érdekében további konfiguráció változatok is választhatók. Így lesz ez a V100 esetében is, az alábbiak szerint.

V100 Basic

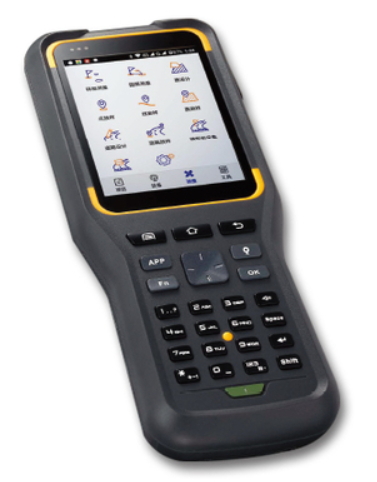

iHand20Vezérlőegysége a Hi-Target iHand 20 típusú Android operációs rendszerű kézi számítógépe, amelyen a Hi-Survey alkalmazással végezhető az adatgyűjtés vagy kitűzés. Professzionális földmérőknek szánták, menüszerkezete erősen emlékeztet a SurvCE szoftverére (ám kevesebb funkcióval rendelkezik), de az Android nyújtotta lehetőségek jó kihasználásával bizonyos funkciókban felülmúlja a SurvCE-t.

Csak Hi-Target GNSS vevőkhöz használható. A rover teljes súlya 2.4 kg.

Objektív vélemény erről a konfigurációról a GPS-t akarok blogon: http://gpstakarok2.wixsite.com/gpstakarok/hitargetv100

V100 Flexi

V100 PS336Vezérlőegysége a Getac PS336 típusú professzionális kézi számítógépe, amelyre a Carlson SurvCE szoftvert telepítjük. Azoknak ajánljuk, akik ragaszkodnak a nyomógombos alfanumerikus billentyűzethez, értékelik a kiváló minőséget, de ugyanakkor az alacsony ár is fontos számukra. A világon jelenleg elérhető egyik legkiválóbb kéziszámítógépre telepített SurvCE szoftverrel minden terepi mérés vagy számítás elvégezhető, ami egy professzionális földmérő praxisában előfordulhat.

A teljes rover súlya a szokásos átlag alatti (2.3 kg), a kijelző láthatósága és a kontroller hardver egyéb jellemzői azonban messze az átlag fölötti értékekkel bírnak.

V100 Giga

Vezérlőegysége a Juniper Systems Mesa2 típusú tábla számítógépe, amelyre a Carlson SurvPC szoftvert telepítjük. Azoknak ajánljuk, akik számára a következő jellemzők közül valamelyik elengedhetetlenül fontos:

  • Rendkívül nagy méretű kijelző (képátló: 7")
  • Rendkívül nagy (asztali PC-n megszokott) adatkezelési sebesség
  • Rendkívül nagy DXF/DWG/SHP fájlok használatának lehetősége.
  • ESRI térkép és adatbázis kezelése a terepen (opcionális feláras lehetőség)

Mesa2_vállpántA teljes rover súlya 2.6 kg. A Mesa2 a többinél nehezebb terepi számítógép. Ennek ellenére a teljes rover súlya még mindig az átlagos értéken marad, köszönhetően annak, hogy a vevő extra könnyű. Emellett a Mesa2 készüléket nem szükséges a GPS árbócra rögzíteni, mert vállpántok segítségével vállra is rögzítheti. Így az árboc pillekönnyűvé válik.

A Mesa 2 termékismertetőjéhez kattintson IDE.







Műszaki adatok

Műhold követés

  • 220 csatorna
  • GPS : L1 C/A, L2E, L2C, L5
  • GLONASS : L1 C/A, L1 P, L2 C/A, L2 P
  • BEIDOU : B1, B2
  • GALILEO : L1 BOC, E5A, E5B (későbbi frissítéssel)
  • QZSS : L1 C/A, L1 SAIF, L2C, L5
  • SBAS : L1 C/A, L5 (WAAS-EGNOS-MSAS-GAGAN)

Pozícionálási jellemzők

  • RTK pontossága : Horizontális: 8 mm + 1 ppm, Vertikális: 15 mm + 1 ppm
  • Utófeldolgozás pontossága : Horizontális: 2.5 mm + 1 ppm, Vertikális: 5 mm + 1 ppm
  • RTK Inicializálás : átlagosan 8 másodperc, 99.9% megbízhatósági szinten

Adatkezelés

  • Jelfrissítés: 1 Hz-től 10 Hz-ig
  • sCMRx, CMR, CMR+, RTCM 2.x/3.x korrekció formátum támogatása
  • VRS, FKP, MAC üzemmód támogatása
  • NMEA-0183 és Trimble GSOF adatkivitel
  • 8 GB belső memória

I/O Interfészek

  • 1 x RS232 soros port és külső tápcsatlakozó (ADL Vantage pro külső URH rádió csatlakoztatható)
  • 1 x USB
  • 1 x Dual mode Bluetooth (>50 m hatótávolság), NFC
  • 1 nyomógombos kezelő panel
  • 3 x állapot LED

Tápellátás

  •  Külső tápellátás USB-n: 4.5-5.5 V / 2A
  •  Külső tápellátás soros porton : 6-28 V / 2A
  •  Cserélhető belső 6300 mAh/3.7 V Li-lon akkumulátor
  •  Működési idő akkumulátorral : statikus észlelés: 10 óra  /  RTK rover: 8 óra


Környezeti jellemzők

  • Por- és víztűrés: IP67
  • Törés, rázkódás: 2 méterről leejtést túléli

Fizikai jellemzők

  • Műszerház: alul magnézium ötvözet, felül műanyag
  • Méret : 127.5 mm x 57 mm
  • Súly : 700 gramm akkumulátorral
